HIFLEET桥梁防撞预警系统

        近年来,随着水上交通运输的发展,船舶的数量、吨位和航速都在不断增加,水上交通通航环境日益复杂,全国各地的船舶碰撞桥梁事故时有发生,造成巨额的经济损失和较严重的社会影响。根据交通部、国家铁路局和国铁集团联合发布的《船舶碰撞桥梁隐患治理三年行动实施方案》,要着重提升各桥梁的防撞能力,因此桥梁防撞系统的建设将是一项重要工作。

        HiFleet研发提供的桥梁防撞预警系统,属于主动式防撞系统,由前端采集感知系统和后台监管平台组成,适用性较强,软件部分以成熟的船舶监控平台为核心,以Saas服务为软件部署方式,使得项目建设时间大大缩短,短时间就可以快速建设完成,并且成本得到有效控制,形成标准化产品迅速推广,目前已经建设完成了数十座桥梁的防撞预警系统。

1、系统组成

HiFleet桥梁防撞预警系统拓扑结构图

2、丰富的功能模块

        HiFleet桥梁主动防撞预警系统,主要由支撑平台、采集感知模块、智能预警、智能通知、违法取证、AI智能报告和开发接口七大模块组成。通过对采集到的数据实时解析,实时计算,将报警结果实时推送至LED显示屏、警示灯、定向喇叭以及VHF达到实时预警实时播报。

HiFleet桥梁防撞系统功能模块

3、系统现场设备

        系统接入了丰富的设备完成水域感知和预警通知。

① 船舶AIS接收设备,用于接收船位及识别船舶身份;

② 摄像机分两种,航道专用摄像机用于识别船舶航行,判断是否有偏航行为;桥梁专用摄像机用于辅助监视桥梁附近,主要用于事后取证。

③ ARPA雷达,用于桥区水域扫描物标,与AIS数据结合,可对未开启AIS的船舶进行辅助识别。

④ 激光超高监测仪,通过两台激光交叉对射,用于识别和判断船舶超高。

⑤ LED显示屏,使用两种不同的屏幕,用于显示本桥净高,和提醒来船是否存在异常行为。

⑥ VHF和声光报警器,通过VHF直接发送语音消息,以及桥梁现场的声光报警器,提醒来船注意安全。

4、智能的可视化展示

        系统通过船舶精准识别和实时通航等相关信息的集中管理,实现高度共享、实时在线,有利于后期缴费、稽查、信息统计,对水上交通事故协查、航行证据收集等均有作用,可规范船舶航行行为和船舶 AIS 安装/开启行为,整体提高基层安全监管能力和业务管理工作效率。

5、精准的预警监测

        系统采用预设三级预警区域的方法进行预警。第一警戒区为提醒警示区,第二警戒区为重点管制区,第三警戒区为严格管制区。当雷达探测得到船舶目标后,系统就对船舶进行监测,计算船舶的位置经纬度、运动方向、距离、速度、体积等,根据船舶在预警区域中的位置、船舶行驶路线的预测、速度、船舶大小等发出预警,并对目标进行自动跟踪。当船舶进入设定的预警区域时,系统将根据船舶的大小、速度、航向等,判断船舶的危险程度,对可能发生的危险目标发出预警,避免事故的发生。

        当船舶被雷达和AIS发现后,对目标进行可疑识别,将可疑船舶加入跟踪名单随即进入预警区段,系统通过融合分析平台,开始进行预警计算,对触发报警条件的船舶进行VHF、短信、广播等通知方式进行预警。

6、多样的报警方式

        系统启动报警功能后,根据不同项目警戒区的具体情况触发紧急告警通知,进入重点跟踪阶段。系统立即触发甚高频(VHF)语音播报和大屏文字警示,并同时通过终端界面提醒值守人员进行人工干预,窗口弹出闯入船舶的详细信息,值守人员可通过系统发送短信或者获取联系电话直接联系船上人员,也可通过甚高频(VHF)语音、现场高音喇叭紧急干预闯入禁区的船舶,或协调周围船舶和应急抢险队伍力量现场阻止作业船舶。

7、多角度的视频回放

        视频监控中心页面包括多项功能,为合理利用空间,保持界面的整洁,将界面按功能划分为模块,为设备列表、设备功能信息和设备操作状态功能区域。设备列表显示信道列表为固定区域, 设备功能信息和设备操作状态区域,会根据当前操作功能,进行界面切换,达到界面复用。

8、直观的船舶热力图

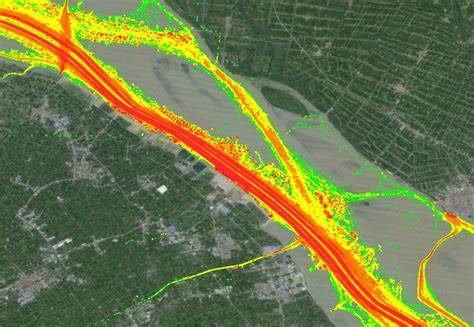

        提供船舶区域热力图,可快速了解区域的流量分布情况,习惯航道的情况、双向航道流量的分布情况,航行违规情况、船舶锚泊分布情况。实现船舶统计、流量统计、监管统计等智能化报表服务,快速了解辖区内的船舶流量和分布,为通航管理规划提供参考。

9、详细的数据统计

        统计分析不同警戒区、不同预报类型(穿越报告线、通航航道)、不同船舶类型的船舶通航记录,分时,日,月进行统计,包括通航数量统计和通航船舶类型分析。

        通航数量统计:提供以表格形式展示各时间段的船舶通航数量,支持导出excel表格;提供通航船舶的信息,包括船舶名、mmsi、航速、航向、穿越时间;提供以柱状图形式展示各时间段大桥船舶预报统计分析,支持导出图片。

        通航船舶类型分析:提供以饼状图形式展示大桥穿越报告线统计分析、穿越报告线船舶统计分析,支持导出图片。

10、已完成项目

黄茅海大桥

宜万铁路宜昌长江大桥

东莞东江大桥

虎门大桥

南沙大桥

洪奇沥大桥

11、咨询联系

        如有相关项目咨询,请联系我们:

        座机:+86 (0)21-2095 6899

        邮箱:sales@hifleet.com

        手机:13167163653
